使用图形编辑面板创建流水线

在图形编辑面板上，从类型下拉列表中选择 node，从 Label 下拉列表中选择 maven。

点击左侧的加号图标来添加阶段。点击添加步骤上方的文本框，然后在右侧的名称字段中为该阶段设置名称（例如 Checkout SCM）。

点击添加步骤。在列表中选择 Git Clone，以从 GitHub 拉取示例代码。在弹出的对话框中，填写必需的字段。点击确定完成操作。

点击阶段 1 右侧的加号图标添加新的阶段，以在容器中执行单元测试。将它命名为 Unit Test。

点击添加步骤，在列表中选择指定容器。将其命名为 maven 然后点击确定。

点击 maven 容器步骤下的添加嵌套步骤，在列表中选择 shell 并输入以下命令。点击确定保存操作。

mvn clean test

点击 Unit Test 阶段右侧的加号图标添加一个阶段，以在容器中进行 SonarQube 代码分析。将它命名为 Code Analysis。

在 Code Analysis 中，点击添加步骤，选择指定容器。将其命名为 maven 然后点击确定。

点击 maven 容器步骤下的添加嵌套步骤，以添加一个嵌套步骤。点击添加凭证并从凭证 ID 列表中选择 SonarQube 令牌 (sonar-token)。在文本变量中输入 SONAR_TOKEN，然后点击确定。

在添加凭证步骤下，点击添加嵌套步骤为其添加一个嵌套步骤。

点击 Sonarqube 配置，在弹出的对话框中输入名称 sonar，点击确定保存操作。

在 Sonarqube 配置步骤下，点击添加嵌套步骤为其添加一个嵌套步骤。

点击 shell 并在命令行中输入以下命令，用于 sonarqube 认证和分析，点击确定完成操作。

mvn sonar:sonar -Dsonar.login=$SONAR_TOKEN

点击指定容器步骤下的添加嵌套步骤（第三个），选择超时。在时间中输入 1 并将单位选择为小时，点击确定完成操作。

点击超时步骤下的添加嵌套步骤，选择运行代码质量检查 (SonarQube)。在弹出的对话框中勾选如果质量阈值状态不是绿色，则中止流水线。点击确定保存操作。

点击前一个阶段右侧的加号图标添加一个新的阶段，以构建并推送镜像至 Docker Hub。将其命名为 Build and Push。

在 Build and Push 中，点击添加步骤，选择指定容器，将其命名为 maven，然后点击确定。

点击 maven 容器步骤下的添加嵌套步骤，在列表中选择 shell 并在弹出窗口中输入以下命令，点击确定完成操作。

mvn -Dmaven.test.skip=true clean package

再次点击添加嵌套步骤，选择 shell。在命令行中输入以下命令，以根据 Dockerfile 构建 Docker 镜像。点击确定确认操作。

docker build -f Dockerfile-online -t $REGISTRY/$DOCKERHUB_NAMESPACE/$APP_NAME:SNAPSHOT-$BUILD_NUMBER .

再次点击添加嵌套步骤，选择添加凭证。在弹出的对话框中填写以下字段，点击确定确认操作。

在添加凭证步骤中点击添加嵌套步骤（第一个）。选择 shell 并在弹出窗口中输入以下命令，用于登录 Docker Hub。点击确定确认操作。

echo "$DOCKER_PASSWORD"|docker login $REGISTRY -u "$DOCKER_USERNAME" --password-stdin

再次在添加凭证步骤中点击添加嵌套步骤。选择 shell 并输入以下命令，将 SNAPSHOT 镜像推送至 Docker Hub。点击确定完成操作。

docker push $REGISTRY/$DOCKERHUB_NAMESPACE/$APP_NAME:SNAPSHOT-$BUILD_NUMBER

点击 Build and Push 阶段右侧的加号图标添加一个新的阶段，以保存制品，将其命名为 Artifacts。本示例使用 JAR 文件包。

选中 Artifacts 阶段，点击添加步骤，选择保存制品。在弹出的对话框中输入 target/*.jar，将其设置为 Jenkins 中制品的保存路径。点击确定完成操作。

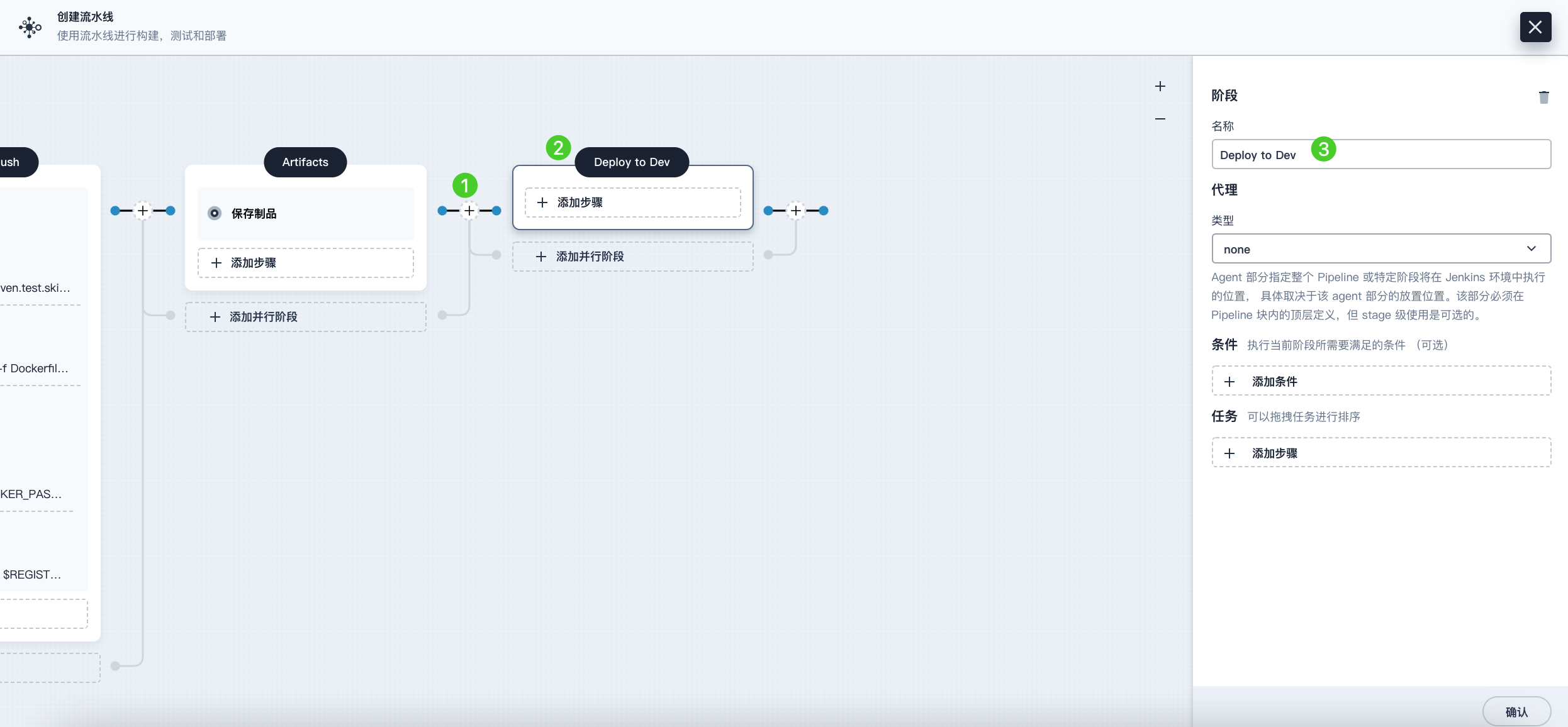

点击 Artifacts 阶段右侧的加号图标添加最后一个阶段，将其命名为 Deploy to Dev。该阶段用于将资源部署至您的开发环境（即 kubesphere-sample-dev 项目）。

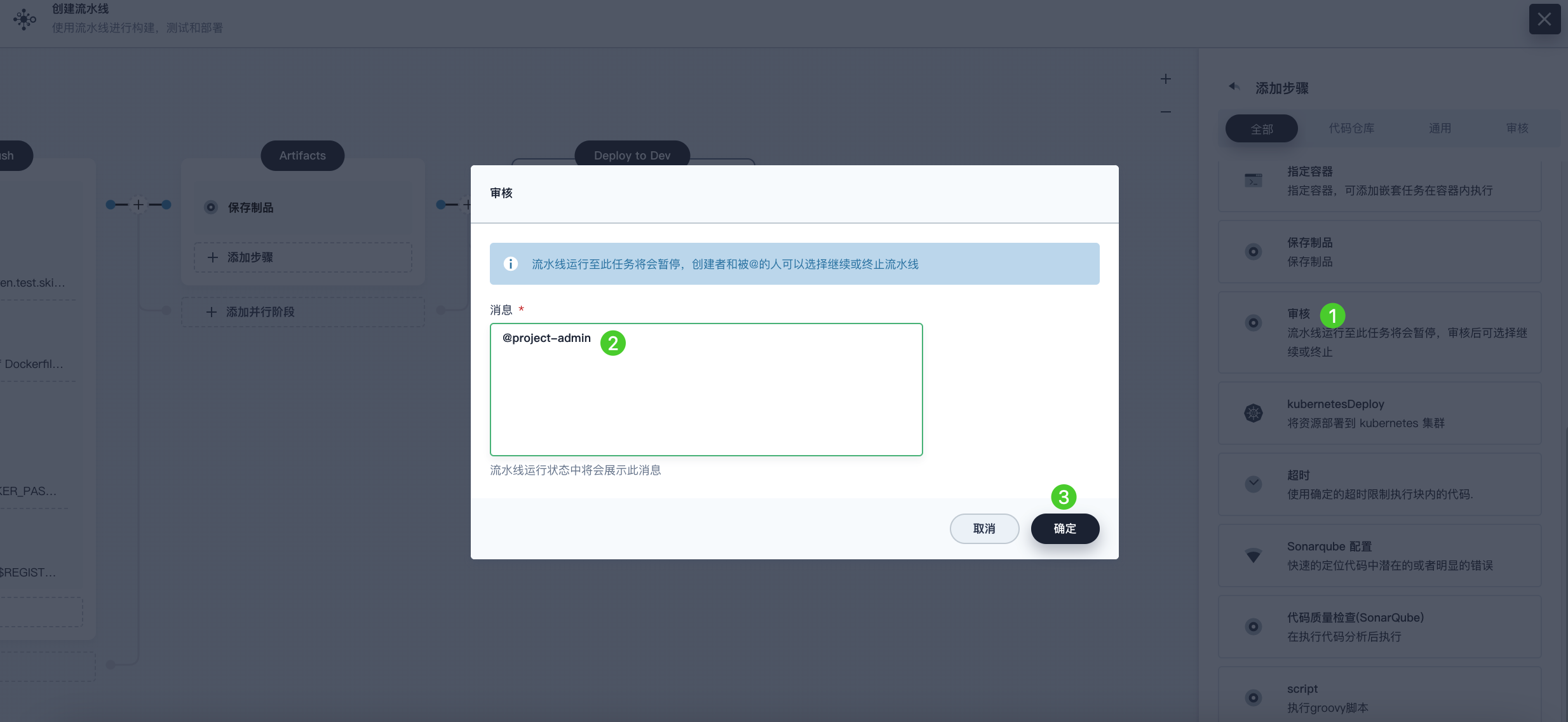

点击 Deploy to Dev 阶段下的添加步骤，在列表中选择审核，然后在消息字段中填入 @project-admin，即 project-admin 账户在流水线运行到该阶段时会进行审核。点击确定保存操作。

再次点击 Deploy to Dev 阶段下的添加步骤。在列表中选择指定容器，将其命名为 maven，然后点击确定。

点击 maven 容器步骤下的添加嵌套步骤。在列表中选择添加凭证，在弹出的对话框中填写以下字段，然后点击确定。

点击添加凭证步骤下的添加嵌套步骤。在列表中选择 shell，在弹出的对话框中输入以下命令，然后点击确定。

mkdir ~/.kube
echo "$KUBECONFIG_CONTENT" > ~/.kube/config
envsubst < deploy/no-branch-dev/devops-sample-svc.yaml | kubectl apply -f -
envsubst < deploy/no-branch-dev/devops-sample.yaml | kubectl apply -f -

如果想在流水线运行成功时接收电子邮件通知，请点击添加步骤，选择邮件，以添加电子邮件信息。注意，配置电子邮件服务器是可选操作，如果跳过该步骤，依然可以运行流水线。

待完成上述步骤，在右下角点击确定，结束编辑流水线。该流水线将展示完整的工作流，并且清晰列示每个阶段。
