Grafana for WizTelemetry 扩展组件内置了多个 Grafana Dashboard 模板，可供直接查询 Kubernetes 和 KubeSphere 的监控数据，而无需自行配置 Grafana Dashboard。

操作步骤

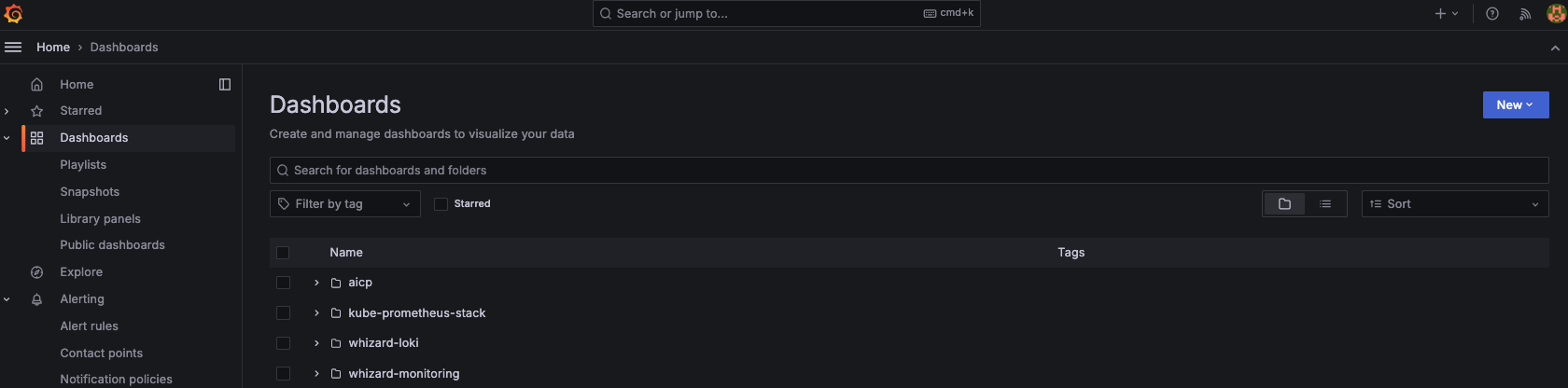

  1. 登录 Grafana 控制台后，点击左侧导航栏的 Dashboards，查看所有内置的 Dashboard 模板。包含 aicp, kube-prometheus-stack, whizard-loki, whizard-monitoring 4 个目录。

    dashboard-list

    目录 模板介绍

    aicp

    用于青云 AI 智算运维管理端，需在“AI 智算管理”平台中查看监控面板。

    kube-prometheus-stack

    可视化 Kubernetes 的监控数据。

    whizard-loki

    可视化存储到 Loki 的 KubeSphere 日志、审计、事件及通知历史。

    whizard-monitoring

    适配 Whizard 与 KubeSphere 后的多集群监控。
    注意

    • 安装 WizTelemetry 监控扩展组件后，kube-prometheus-stack 和 whizard-monitoring 中的 Dashboard 才会显示监控数据。

    • 若要 whizard-loki 中的 Dashboard 显示监控数据，请参阅 Grafana Loki for WizTelemetry。

  2. 点击目录中的 Dashboard 模板，查看对应指标的监控数据。

    下面以 whizard-monitoring 中的 KubeSphere Nodes 模板为例，介绍 Dashboard 页面。

  3. KubeSphere Nodes 看板展示了每个节点的 CPU、内存、磁盘和 pod 的资源利用率、磁盘 IOPS、磁盘吞吐量、网络带宽等监控信息。

    node-dashboard

  4. 点击上方的 data source、cluster、node，可选择查看指定数据源、集群和节点的相关数据。

  5. 点击右上角的time-light，设置数据展示的时间范围，支持自定义时间段。

  6. 点击右上角的refresh-light，刷新看板上的数据。点击chevron-down设置数据自动刷新的时间间隔。

  7. 点击每个 Panel 右上角的more，可对指定 Panel 进行独立查看、编辑、分享、检查、删除等操作。

    说明

    有关 Dashboard 的更多信息，请参阅 Grafana 官方文档。
