作为开源的服务网格解决方案，Istio 为微服务提供了强大的流量管理功能。KubeSphere 服务网格扩展组件集成了 Istio，为用户提供一致的微服务管理体验。

本节演示了如何部署由四个独立的微服务组成的示例应用程序 Bookinfo，以及如何通过 NodePort 访问该应用。

Bookinfo 简介

Bookinfo 应用会显示一本书的信息页面，类似于在线书店的一个品类。 此页面上会显示一本书的描述、书籍的细节（ISBN、页数等）以及这本书相关的几条评论。

Bookinfo 应用由以下四个独立的微服务组成。

  • productpage 微服务会调用 details 和 reviews 用来生成页面。

  • details 微服务中包含了书籍的信息。

  • reviews 微服务中包含了书籍相关的评论，它还会调用 ratings 微服务。

  • ratings 微服务中包含了由书籍评价组成的评级信息。

reviews 微服务有 3 个版本：

  • v1 版本不会调用 ratings 服务。

  • v2 版本会调用 ratings 服务，并使用 1 到 5 个黑色星形图标来显示评分信息。

  • v3 版本会调用 ratings 服务，并使用 1 到 5 个红色星形图标来显示评分信息。

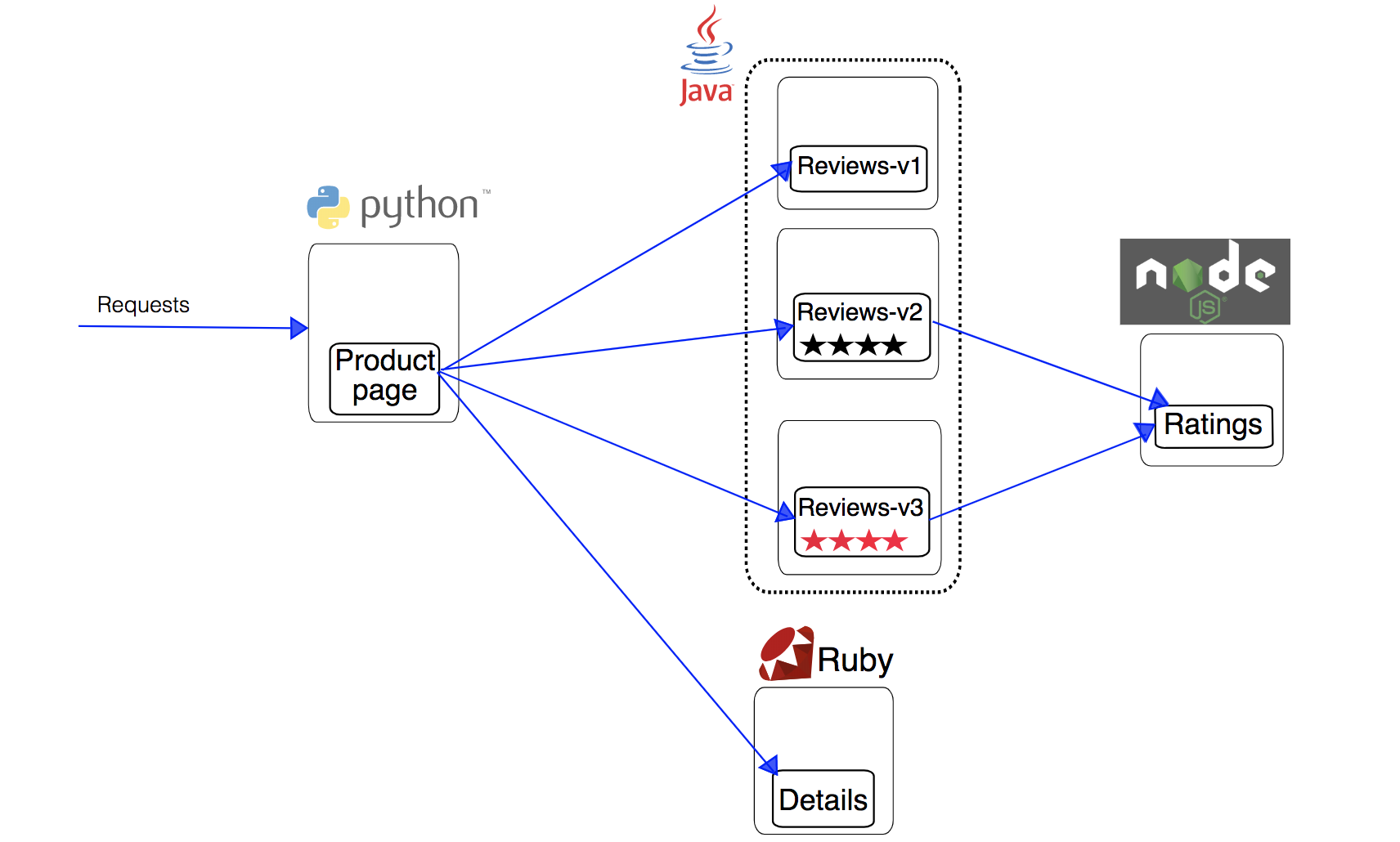

下图展示了这个应用的端到端架构。有关更多详细信息，请参见 Bookinfo 应用。

bookinfo

前提条件

  • 准备一个项目（例如 demo-project）和一个已邀请到该项目的用户（例如 project-regular）。该用户在项目中应具有 operator 角色。有关更多信息，请参阅控制用户权限。

  • KubeSphere 企业版平台需要安装并启用 KubeSphere 服务网格和 KubeSphere 网关扩展组件。

  • 启用项目网关，并为项目网关启用链路追踪功能。有关更多信息，请参阅启用项目网关。

    说明

    如果启用链路追踪后无法访问路由(Ingress)，请在路由中添加注解 nginx.ingress.kubernetes.io/service-upstream: true。

操作步骤

1. 部署 Bookinfo

  1. 使用 project-regular 用户登录 KubeSphere 企业版 Web 控制台，点击企业空间管理并进入项目所在的企业空间，在项目列表中点击 demo-project。

  2. 在左侧导航栏，选择服务网格 > 自制应用，点击右侧的部署示例应用。

  3. 在出现的对话框中点击下一步。服务设置页签已经预先填好四个部署（productpage、reviews、details、ratings）的必填字段，您无需修改设置，只需在路由设置页签中点击创建。

2. 验证 Bookinfo 是否部署成功

在左侧导航栏，选择应用负载 >工作负载，检查部署页签中这四个部署的运行状态，若状态都为运行中，则表明 Bookinfo 应用部署成功。

3. 通过 NodePort 访问 Bookinfo

  1. 在左侧导航栏，选择应用负载 > 服务。

  2. 点击 productpage 右侧的more，选择编辑外部访问。

  3. 在访问模式中选择 NodePort，点击确定。

  4. 点击 productpage 进入详情页，在资源状态页签下的端口区域，您可以查看暴露的节点端口。

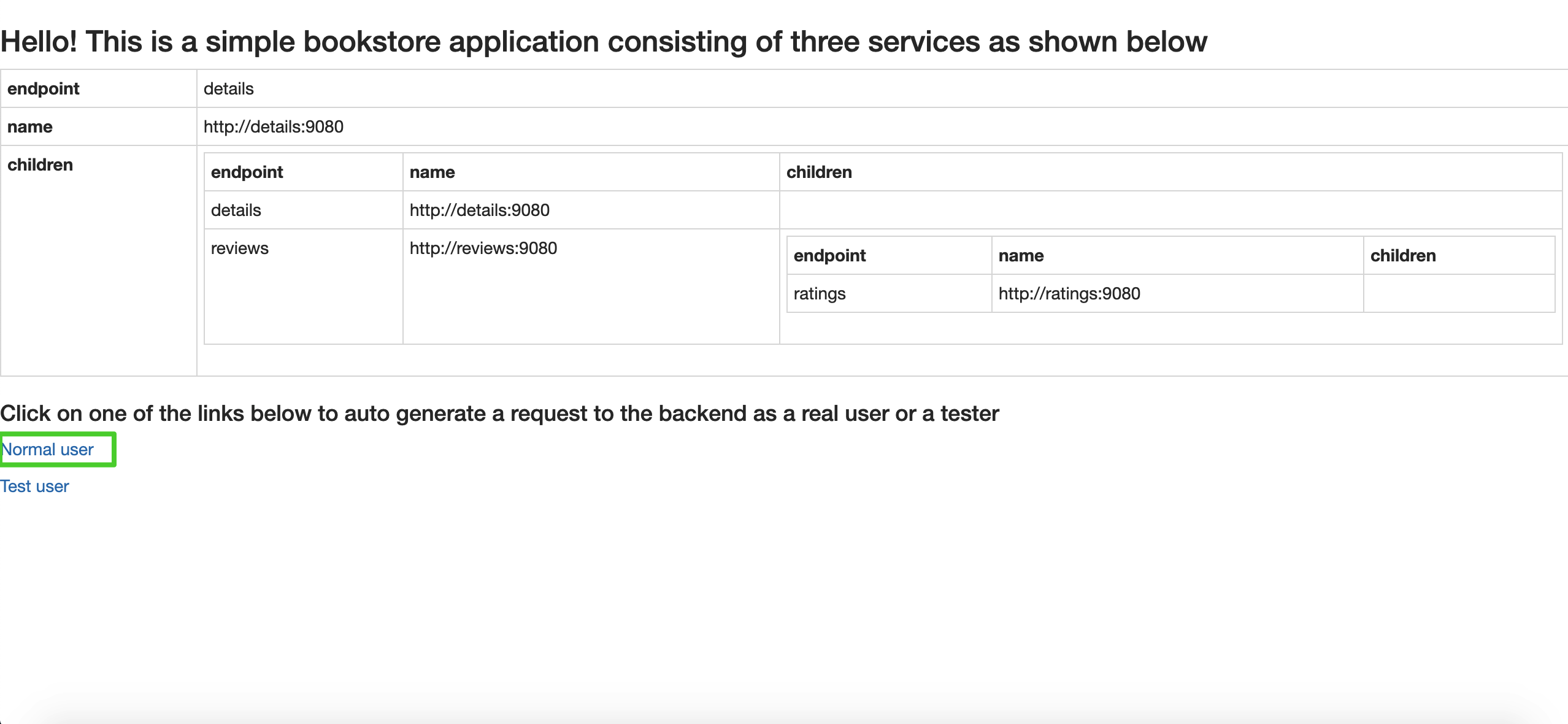

  5. 在浏览器中输入 <节点 IP>:<节点端口>，即可从集群的外部访问 Bookinfo，如下图所示。

    bookinfo display

    说明

    取决于您的 Kubernetes 集群的部署环境，您可能需要在安全组中放行端口并配置相关的端口转发规则。

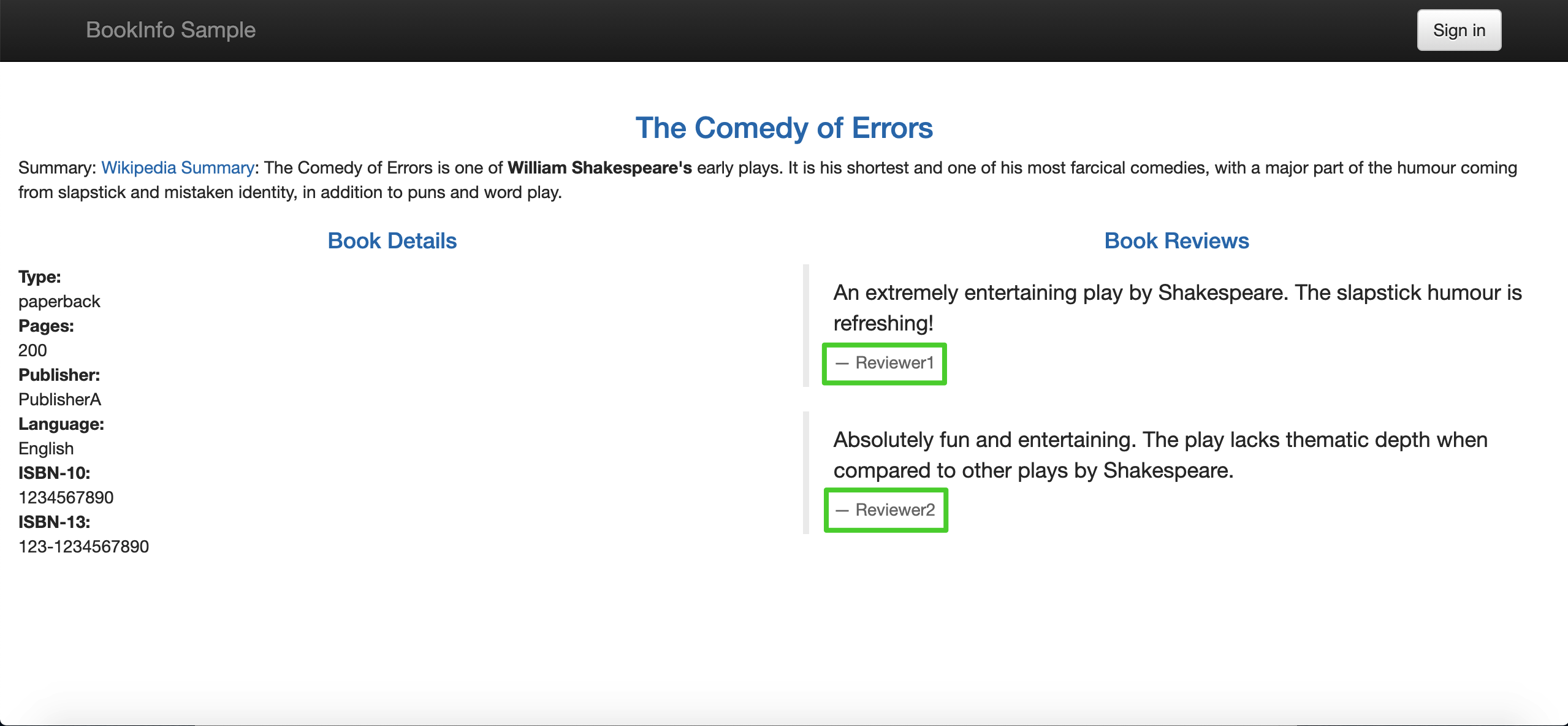

  6. 点击页面左下角的 Normal user，查看 Bookinfo 的完整页面。

    左侧 Book Details 是由 details 微服务提供的内容，右侧 Book Reviews 是由 reviews 微服务提供的内容，仅出现 Reviewer1 和 Reviewer2，并没有任何评级内容（ratings），因为 reviews 微服务的 v1 版本不会调用 ratings 服务。

    若想调用 ratings 服务并探索更多流量管理相关的功能，您可以为该应用执行金丝雀发布。

    ratings page

    说明

    KubeSphere 基于 Istio 提供了三种灰度策略，包括蓝绿部署、金丝雀发布和流量镜像。有关更多信息，请参阅灰度发布。
